Alti 2 BF - Cyfrowy wysokościomierz z pamięcią

Logger

Angielskim słowem logger, oznacza się urządzenie zapisujące przebieg jakiegoś procesu. Takim też urządzeniem jest czeskiej produkcji "Altitude Logger Alti 2 BF", który właśnie przetestowałem. Producentem jest firma Lomcovak (www.lomcovak.cz) z Czech.

Po co?

Zawsze fascynowały mnie dane lotu moich modeli. Kiedyś wkładałem do modelu zegarek Avocet mający wysokościomierz i po locie mogłem odczytać z dużym przybliżeniem maksymalną osiągniętą wysokość. Niestety błąd takiego zegarka jest bardzo duży, gdyż proste wysokościomierze elektroniczne nie posiadają kompensacji temperatury.

Następnym urządzeniem był wariometr, którym mogę odpytać również wysokość i który także zapamiętuje podstawowe parametry lotu, jak maksymalna wysokość czy maksymalne wznoszenie i opadanie. Jednak optymalizacja startu F3J czy wyliczenie parametrów takich jak doskonałość czy minimalne opadanie modelu staje się możliwe dopiero za pomocą takiego przyrządu jak ten logger. Do tej pory, by zoptymalizować start modelu F3J sięgaliśmy do wyliczeń trygonometrycznych. Była to metoda niezbyt dokładna, bo i pomiar z ziemi szybko poruszającego się obiektu był dość niedokładny. Teraz dysponuję urządzeniem pozwalającym na daleko idącą analizę lotu (lotów), na gorąco na lotnisku przy pomocy laptopa, albo w domu przed komputerem.

Jak to działa?

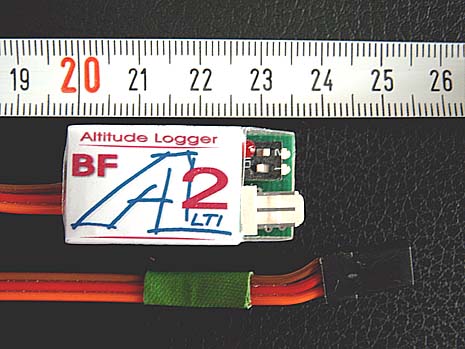

Logger ten jest malutkim urządzeniem o wymiarach 38 x 18 x 13mm i ważącym wraz kablem zaledwie 9 g.

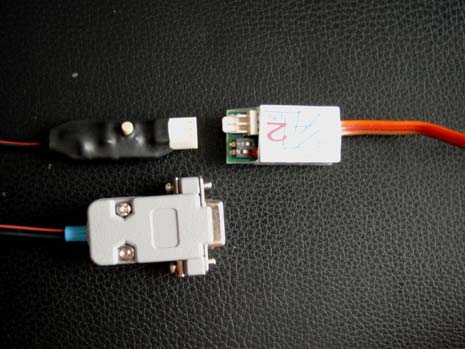

Są dwie możliwości podłączenia loggera. Pierwsza i najprostsza, po prostu poprzez bezpośrednie zasilanie z baterii lub akumulatorków o napięciu 4,4 do 9,6V. Po 120 sekundach, w ciągu których następuje inicjalizacja, logger rozpoczyna wczytywanie danych. Ta metoda nadaje się też znakomicie, gdy zabramy logger na pieszą czy rowerową wędrówkę po górach. Drugą możliwością jest podłączenie loggera do wolnego kanału odbiornika i wtedy można za pomocą sygnału nadajnika logger włączać i wyłączać. Tak samo za pomocą sygnału nadajnika możliwe jest stawianie markerów - czyli znaczników. Punkty te automatycznie wgrywają się w program i są od razu widoczne. Tak na przykład, sensowne jest postawienie znacznika za pomocą miksera w momencie wyczepienia szybowca z holu. Manualnie możemy np. zaznaczyć początek i koniec kręcenia akrobacji, czy wyczepienie z wyciągarki. To ostatnie ma kolosalne znaczenie w testowaniu linek holowniczych, ustawienia klap i ogólnym doskonaleniu techniki startu.

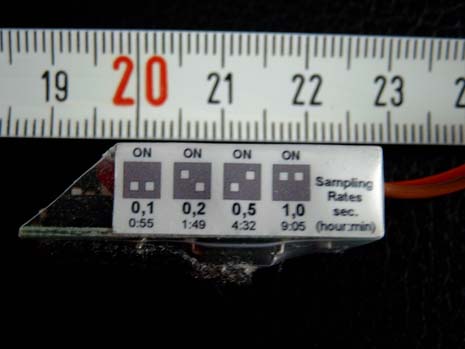

Dane techniczne Alti 2 BF

Analiza lotu

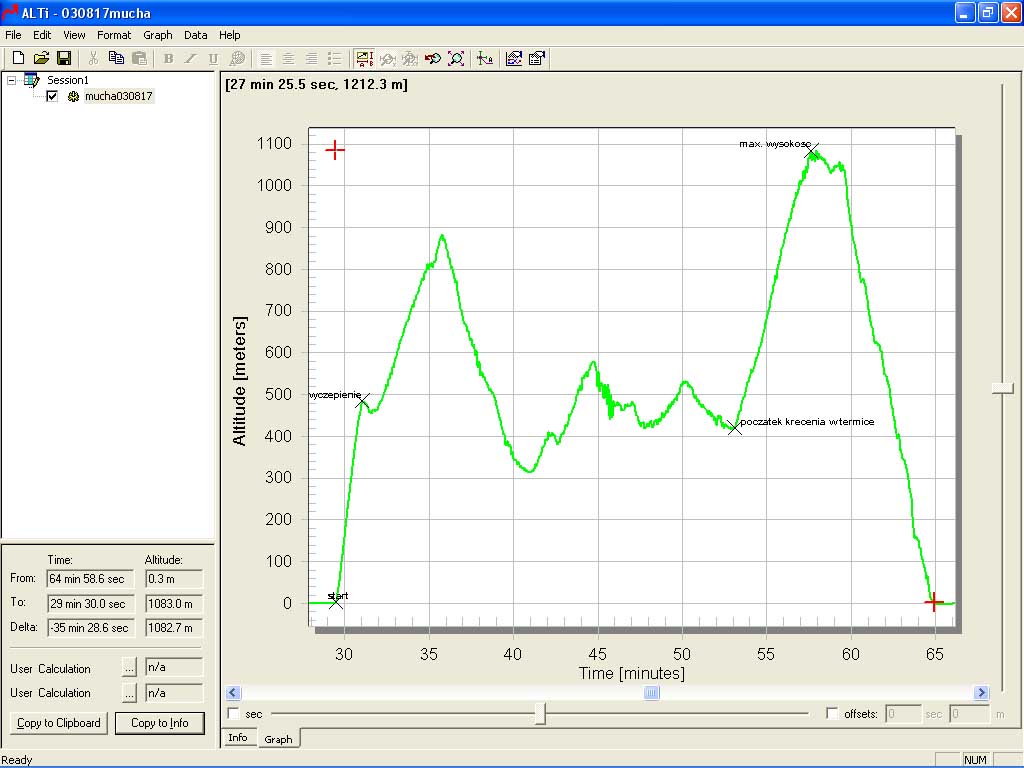

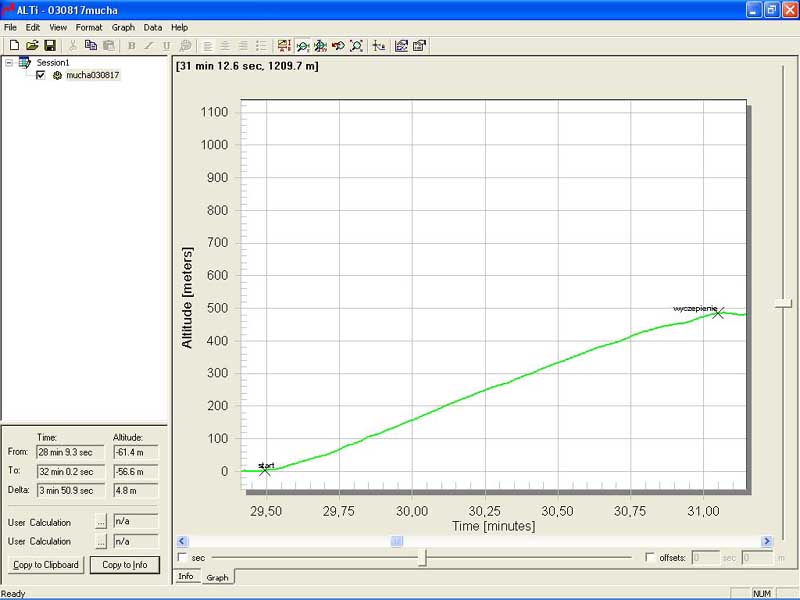

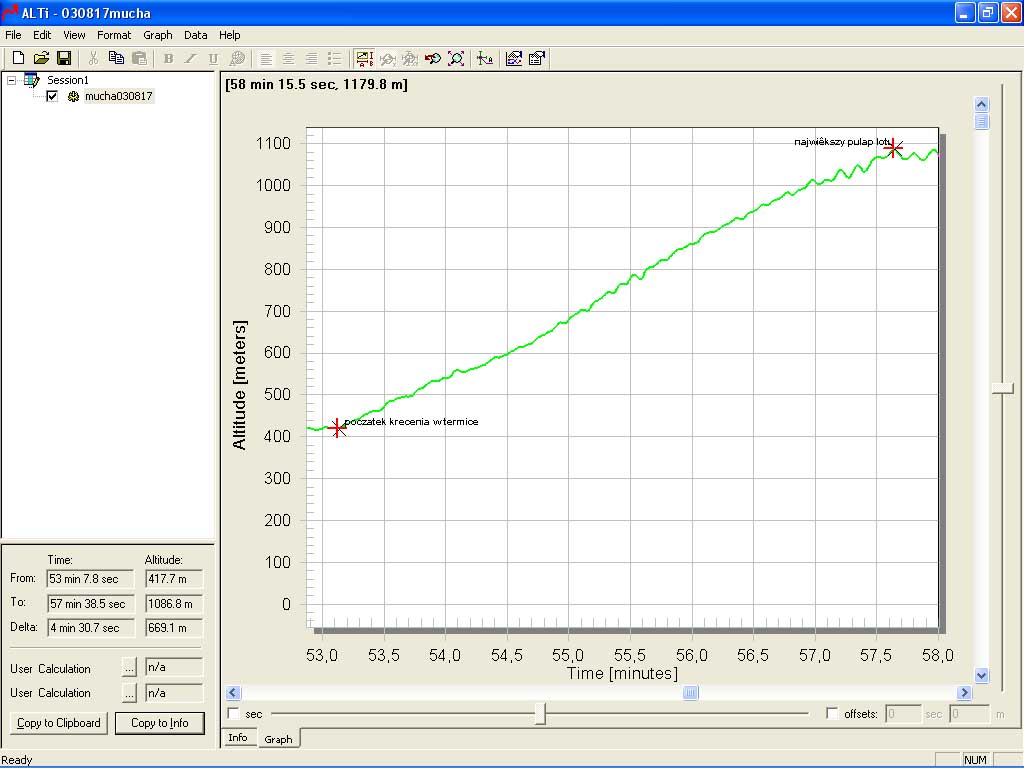

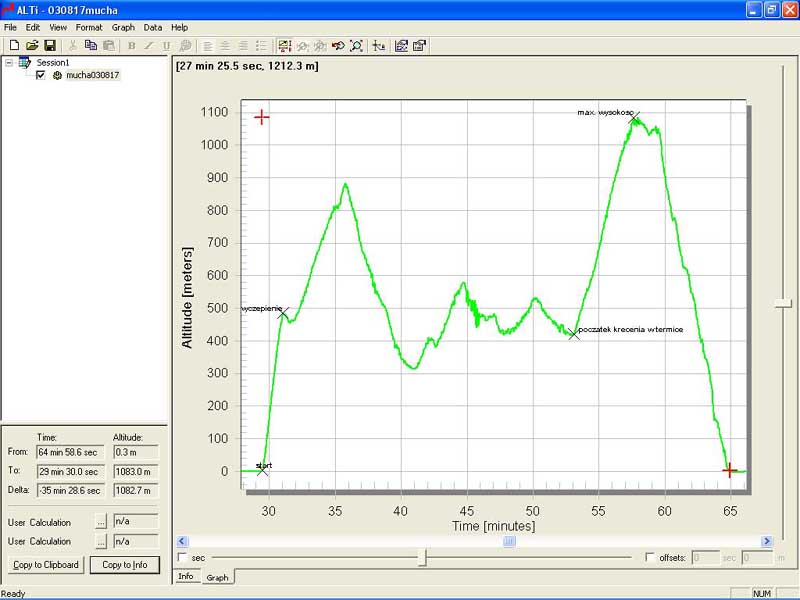

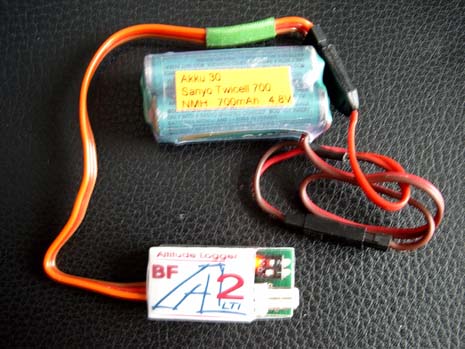

Na przykładzie jednego z wysokich termicznych lotów mojego szybowca "Mucha", zobaczymy jak taka analiza lotu może wyglądać i czego możemy się dowiedzieć. W "Musze" nie mam niestety wolnego kanału, więc używałem loggera bezpośrednio podłączonego do pakietu 4 x Sanyo Twicell 700 mAh. Następujące grafiki powiększają się do formatu 1024 x 760 punktów po zaznaczeniu. Najważniejszy jest tu barogram, który można rozciągać i sekunda po sekundzie analizować. Program pozwala też na nakładanie barogramów z różnych lotów na siebie, co pozwala na dokładne porównanie np. startu modelu F3J.

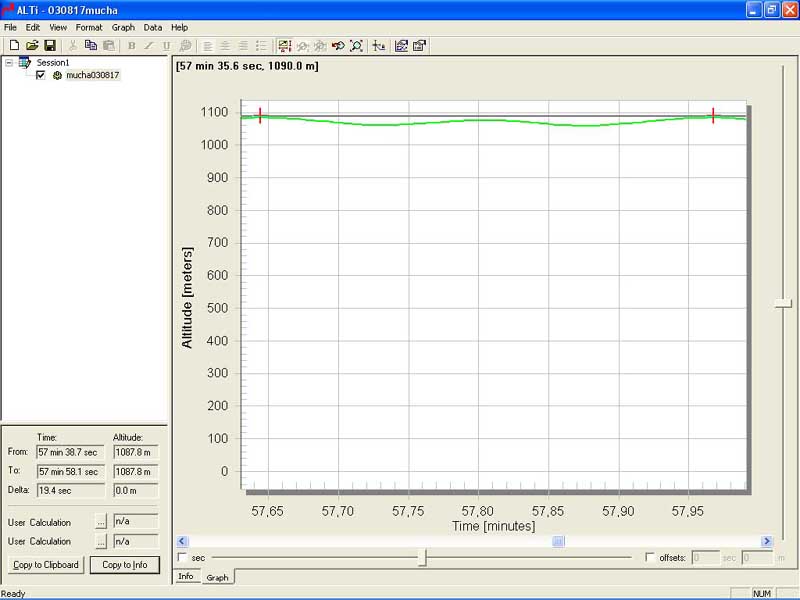

Measurement: [57 min 38.7 sec, 1087.8 m] -> [57 min 58.1 sec, 1087.8 m]; Delta: [19.4 sec, 0.0 m]

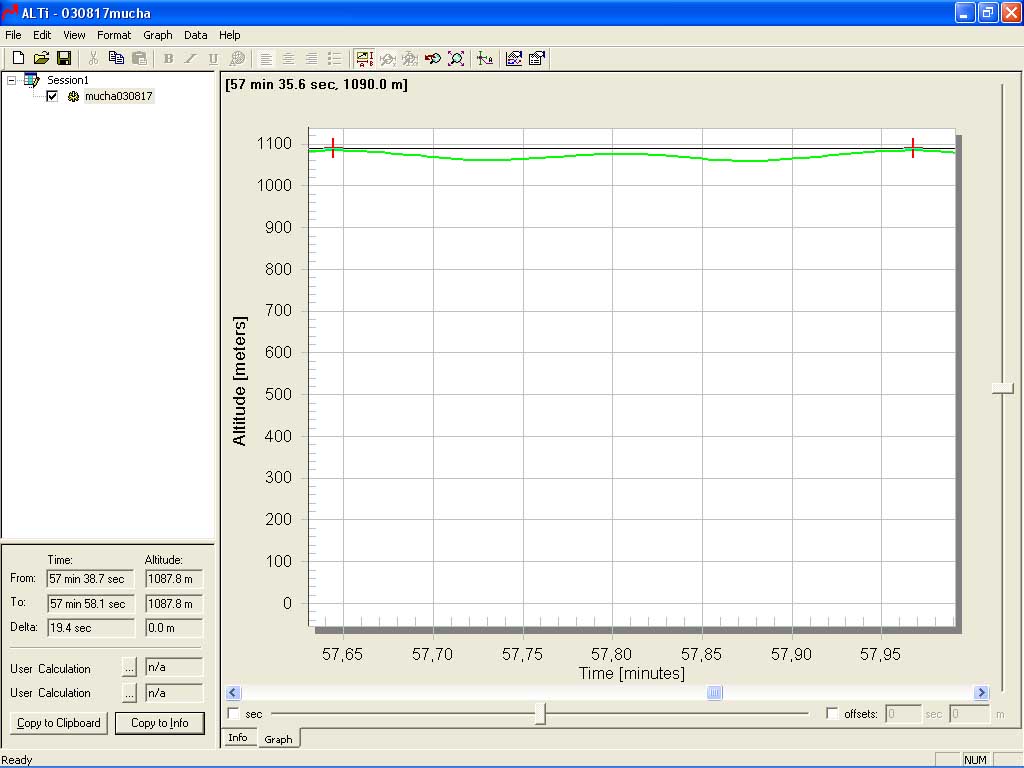

Wysokość maksymalna została dwukrotnie osiągnięta. Przypadek sprawił, że w ciągu ok. 19 sekund dwa razy model znalazł się na wysokości ok. 1087 metów.

Measurement: [59 min 36.3 sec, 1041.3 m] -> [65 min 0.2 sec, -0.4 m]; Delta: [5 min 24.0 sec, -1041.7 m]

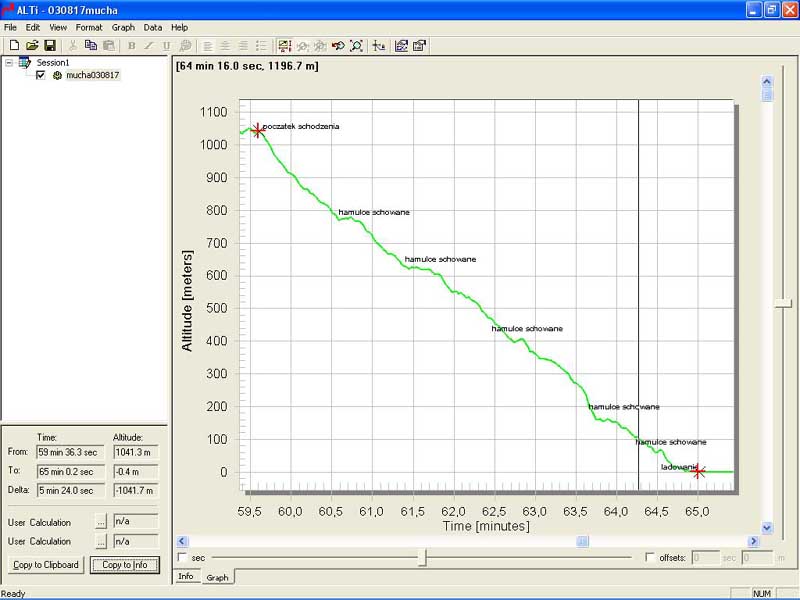

Zejście z wysokości 1041 metrów do lądowania na pełnych hamulcach. Tylko na zwrotach, pięciokrotnie hamulce były chowane. Przeciętna prędkość opadania w tej fazie lotu wynosiła 3,22 m/sek. Tak szybkie przerwanie lotu spowodowane było spadkiem napięcia akumulatorków meldowane przez wariometr. Był to juz 5 lot tego dnia bez ich ładowania.

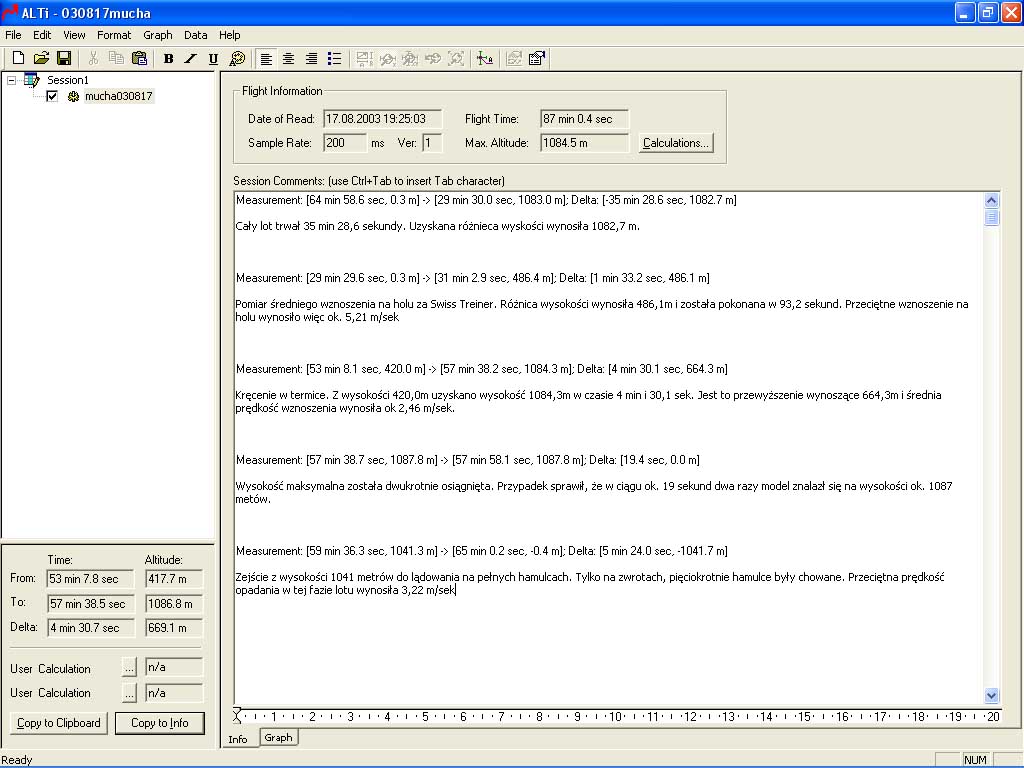

Zapis w części "info" programu. Jak widać dane mogą zostać ze strony pomiarowej automatycznie przejęte i można samemu dopisać komentarze.

Jak widać, możliwości analizy danych są praktycznie nieograniczone. W powyższym przykładzie, logger wczytywał dane z częstotliwością co 0,2 sek. Rozdzielczość zapisu jest znakomita i nie pozostawia nic do życzenia. Logger ten istnieje jeszcze w tańszej wersji, mającej 1/4 pamięci wersji BF. Tym samym czasy zapisu redukują się do 25% czasu zapisu loggera w wersji BF, co w znakomitej większości przypadków jest i tak wystarczające.

Alti 2 BF jest pewnością urządzeniem mogącym zainteresować wielu modelarzy, ale niestety jak to zwykle bywa nie jest to urządzenie tanie.

(c) Piotr Piechowski

24.08.2003
